一、DZJ系列变压器油真空滤油机概述
为适应电力维修部门现场检修各类高低压带油设备的需要，我们设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点真空滤油机，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、机油、液压油等油液中的水份、气体和杂质的理想设备。
二、变压器油真空滤油机主要用途
1、各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。
2、对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。
3、密封油浸设备进行现场真空注油和补油及设备抽真空。
4、轻度变质的变压器油进行净化，使其性能达到合格油标准。
三、变压器油真空滤油机主要特点
1、体积小、重量轻。
2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。
3、净油器部分的过滤介质由特制滤芯，特制滤芯为：无毒无味的毛毡成型而制成的管状滤芯，滤芯纳污量大且过滤精度高。
4、可在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、热油循环干燥同时进行。
四、变压器油真空滤油机工作原理
真空净油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、冷凝器、初滤器、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器消除较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油位阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。

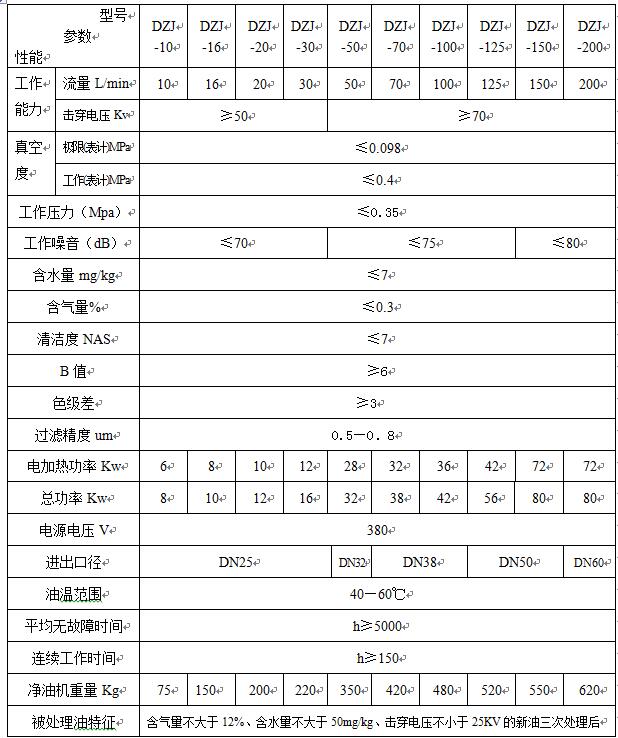

五、变压器油真空滤油机技术标准

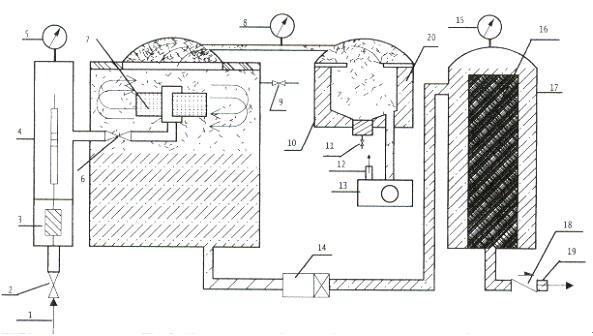

六、变压器油真空滤油机结构原理图
1、进油口 6、液位自动控制阀 11、放水阀 16、精滤器
2、进油阀 7、旋转器 12、排气口 17、过滤罐
3、初滤器 8、真空表 13、真空泵 18、止回阀
4、加热器 9、放气阀 14、油 泵 19、出油口
5、温控器 10、冷凝器 15、压力表 20、冷却水
|
