一、DZL系列双级真空滤油机用途
用于过滤超高压变压器油，适于110KV—500KV送变电设备处理。在现场进行油处理并对受潮的电气设备进行真空干燥。对新装或检修变压器抽真空，同时进行真空注油。
二、双级真空滤油机原理及特征
本机采用薄膜蒸发与干燥相结合的油水分离技术，设置有流量相互匹配的（双级）真空抽速和加热功率，并配有高效脱气元件，使本机具有最佳脱水功能。常温处理绝缘油，性能指标超过国家标准。采用复合微孔过滤技术，纳污能力强，过滤精度高。小型高效，操作可靠，移动方便，特别适于现场处理绝缘油。
三、双级真空滤油机工作流程图

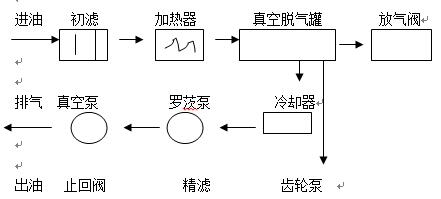

在真空状态下，油液经粗滤器后进入电加热器，再经旋转分离器进入真空脱气罐进行油水分离，水分和气体经消沫、冷却器、罗茨泵和真空泵排除。脱去水分和气体后的油经油泵输送至精过滤器除去杂质后，输出净化油。
四、双级真空滤油机技术性指标
|
油击穿电压
|
55 ~
75 KV
|
|
油中含水量
|
2 ~
5 PPm
|
|
油中含气量
|
≤0.1%
|
|
含杂质粒度
|
≤1um无游离碳
|
|
介质损耗含量
|
tgδ(90℃) ≤0.003
|
五、双级真空滤油机技术参数
|
指 标 名
称
|
单 位
|
DZL-
50
|
DZL-
100
|
DZL-
150
|
DZL-
200
|
DZL-
250
|
DZL-
300
|
DZL-
500
|
|
流 量
|
L/min
|
50
|
100
|
150
|
200
|
250
|
300
|
500
|
|
工作真空度
|
Mpa
|
—0.09 ~ —0.099
|
|
工作压力
|
Mpa
|
≤0.4
|
|
油击穿电压
|
Kv
|
≥55
|
≥60
|
≥60
|
≥60
|
≥60
|
≥60
|
≥60
|
|
恒温控制范围
|
℃
|
20~80
|
|
电 源
|
|
~50Hz 380V
|
|
工作噪音
|
dB(A)
|
≤70
|
≤75
|
≤80
|
≤80
|
≤80
|
≤82
|
≤85
|
|
加热功率
|
Kw
|
24
|
60
|
69
|
72
|
90+30
|
120
|
180
|
|
总电功率
|
Kw
|
29.5
|
66
|
80
|
82
|
130
|
132
|
195
|
|
进出口管径
|
mm
|
32
|
38
|
38
|
44
|
64
|
50
|
60
|
|
设备重量
|
Kg
|
340
|
450
|
550
|
600
|
650
|
670
|
900
|
|
外型尺寸
|
长
|
mm
|
1500
|
1680
|
1700
|
1800
|
1800
|
2000
|
2650
|
|
宽
|
mm
|
850
|
1150
|
1000
|
1200
|
1400
|
1250
|
1650
|
|
高
|
mm
|
1500
|
1600
|
1650
|
1750
|
1850
|
2000
|
2300
|
六、双级真空滤油机常见故障及消除方法
1.开机前必须接好三相四线，否则加热器，电磁阀，温度仪就不能正常工作。
|
故障情况
|
产生原因
|
排除方法
|
|
真空度达不到技术要求
|
1.被过滤油中含水量多真空泵抽出气体含水蒸气过多
2.由于使用地点海拔高度不同，不在标准大气压情况下影响真空度变化
3.真空泵内，真空油位低于油位线
4.真空油由于时间长含水量多
5各连接处密封漏气
6.真空泵易损件磨损过大
|
1.属正常现象，需多次过滤
2.属正常现象提高油的温度使水达到蒸发
3.增加真空油
4.需要换新油
5.检查维修
6.更换易损件
|
|
在正常工作情下压力大于0.3Mpa
|
1.机器出油管太长输送油位太高、出油口阀小或管太小
2.滤芯吸有太多杂质
|
1.改换工作环境
2.更换滤芯
|
|
真空泵喷油
|
1.被过滤油含水量多，油被吸入真空泵
2.真空泵内密封垫移位或损坏
|
1.更换真空油不得超过油位线
2.检修
|
|
温控不灵或无温
|
1.温控与温度计不吻合
2.加热器烧坏或线路断路或接触器未吸合
|
1.调整温控
2.检修线路更换加热器
|
|
排油泵无压力出油量不足
|
1.初滤网堵塞
2.排油泵油封漏气
3.进油管被堵吸入缸底
4.进油管太细或吸程太远
5.真空罐内喷翼小孔堵塞
|
1.清洗初滤网
2.调整油封压盖如无效更换油封
3.清理
4.改善环境
5.拆洗
|
|
